 多画面处理器

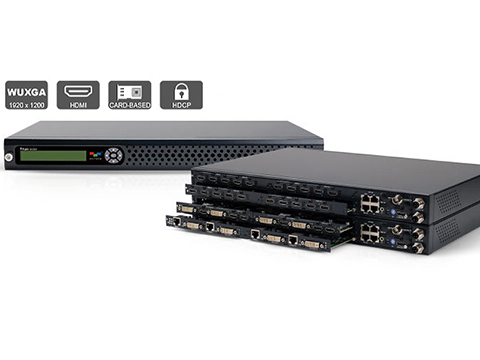

Titan 9000

产品特点

√ 1RU 机箱最多可支持4张多画面卡

√ 支持SDI,CVBS,HDMI,DVI,VGA和YPbPr信号源输入

√ 内部级联支持将任何2/3/4张模块组合在一个屏幕上显示8/12/16个画面

√ 最多支持10台级联,单屏显示160个画面

√ HOB输出卡支持1x2或2x2视频墙拼接,内置HDBaseT延长器可传输100米

√ HDMI输出支持嵌入式音频;立体声耳机插孔音频与视频同步延迟

√ 兼容HDCP

√ 通过TCP / IP从远程进行软件控制;或使用内置LCD面板进行本地操作

√ 每张模块最多可保存和调用14个预设

√ 在运行中随机振动的美国卡车上通过了MIL-STD-810G试验514.6(振动测试)

产品说明

Titan 9000模块化多画面处理器支持多种输入信号源包括HDMI / DVI / VGA / YPbPr和SDI / CVBS,1RU机箱可以容纳4张不同信号格式的多画面模块,每个模块都可以输出1080P四画面,通过内部级联可输出8/12/16画面。

Titan 9000

多画面处理器,支持多种格式,支持内部与外部级联,可实现多画面拼接墙

主要特征

信号混搭输入:支持HDMI/DVI/VGA/YPbPr以及CVBS和3G/HD/SD-SDI 信号混搭输入,最大支持1080P 输出

强大的视频控制:支持窗口自由缩放,全屏模式,画中画(PIP),灵活的布局设置,还支持OSD设置

模块可内部级联:内部级联可以将2/3/4个模块组合,共8/12/16路信号共同显示在一个显示屏,仅需在用户界面(GUI)上简单的拖放操作就可完成

扩展性强:支持多台Titan 9000级联,将最多160路信号显示在1个显示器

概述

Titan 9000模块化多画面处理器支持多种输入信号源包括HDMI / DVI / VGA / YPbPr和SDI / CVBS。1RU机箱可以容纳4张不同信号格式的多画面卡。 每张卡都具有1920x1200或1080P高清的四窗口显示,自由缩放窗口,基本的屏幕图形和报警方案,适用于各种应用。

Titan 9000可以内部级联在同一个显示器上显示16个画面,也可以分组成4个显示器显示4个画面,不需要分配器也可以重复显示同一个画面。

Titan 9000最大支持10台级联,可以在单个显示器上监控160个实时画面。支持2X2拼接输出。



特征亮点

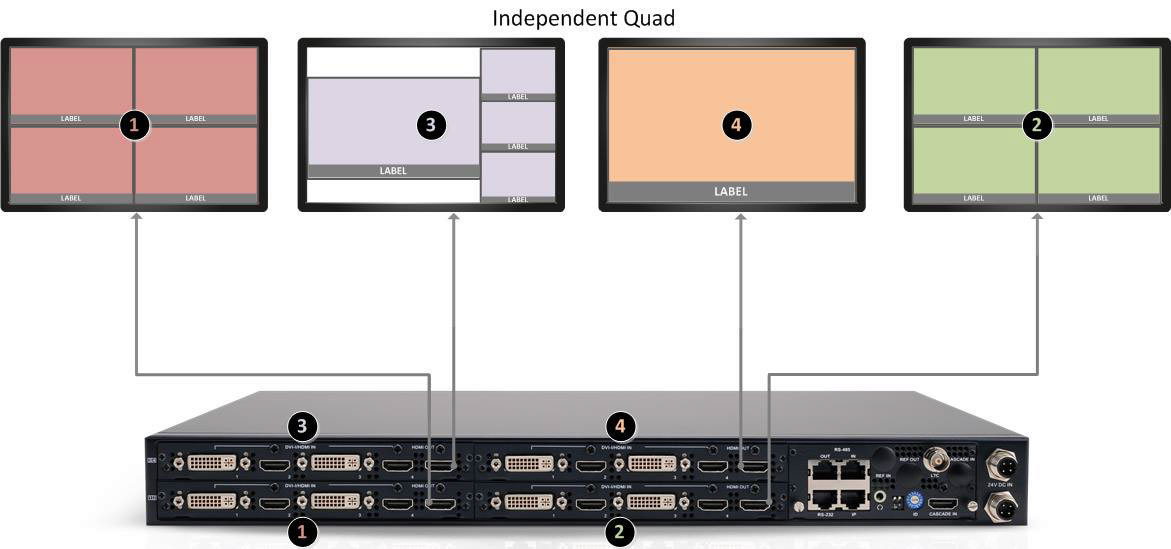

相互独立的四个画面

Titan 9000 可容纳4个多画面模块,每个模块都配备4进1出。每路输出均可定义为独立的四分割,全屏显示或窗口任意调整的四画面(通过Phoenix-Q软件)。



内部级联功能

Titan 9000内部级联功能可以将2/3/4个多画面模块集成为1个多画面系统。通过在Phoenix-Q软件上对模块灵活分组,用户可以监控所有级联模块的信号;4个模块全部级联,可实现1个显示屏监控最多16路信号,而不会影响图像质量和窗口布局的灵活性。

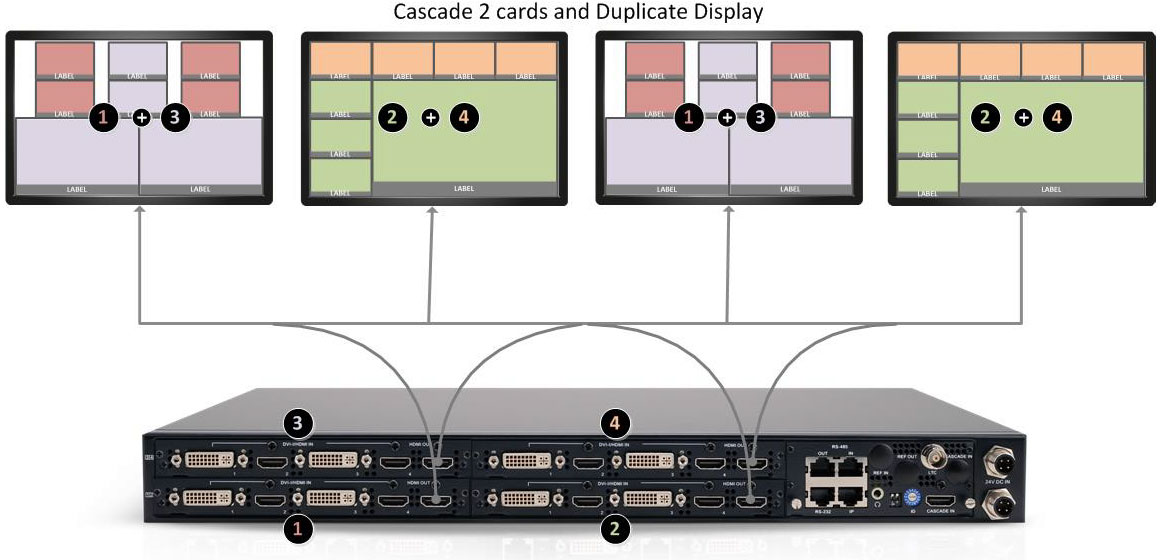

内部级联+画面复制功能

灵活的级联架构支持将任意输出画面复制到其他输出端(1台Titan 9000最多支持4个),这样使得工作室监控,指挥控制操作在多个用户控制台同时进行。

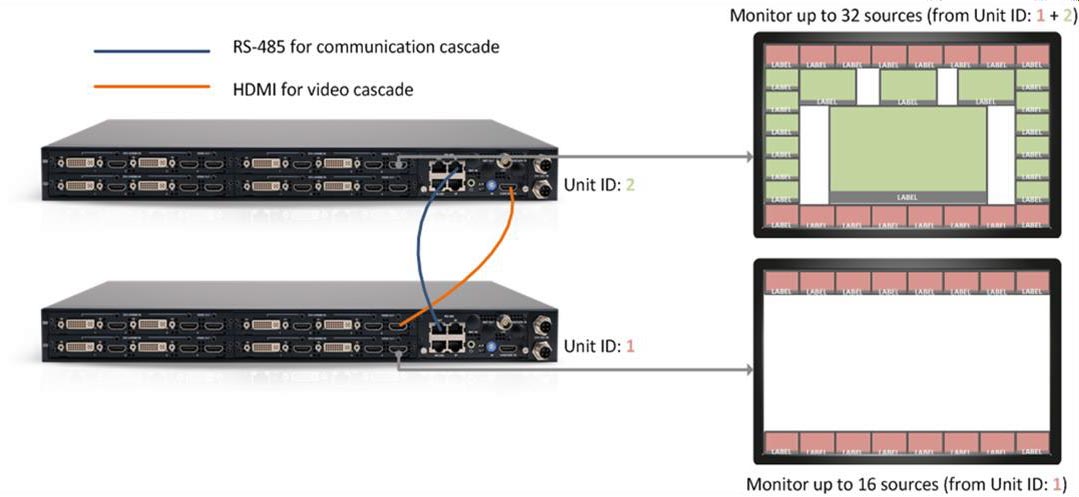

外部级联功能

Titan 9000按下图级联到第二台设备,可以使所有的输入信号添加到第二台设备,这样就扩大了多画面显示的容量。由于接收了第一台Titan 9000(Unit ID:1)的信号,第二台Titan 9000(Unit ID:2)能够在1个显示屏监控最多32路信号,而且每个窗口都能够缩放尺寸、移动位置。

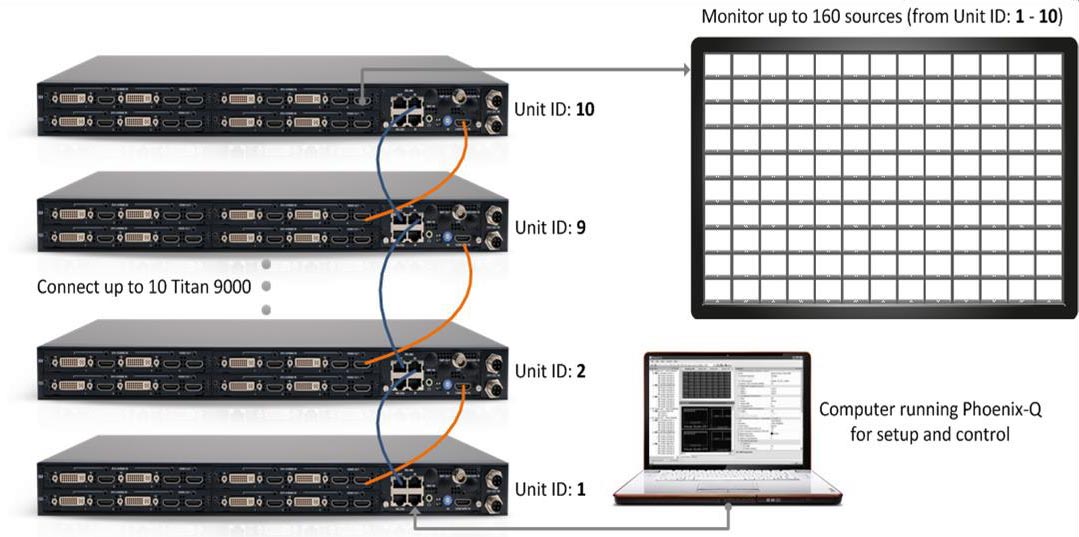

外部级联功能

Titan 9000最多支持10台级联,1个显示屏最多监控160路信号(画面可复制到多个显示屏)。通过Phoenix-Q软件,将所有级联设备作为1个简单的集成系统来控制。这种扩展的高度灵活性使得无需替换原有系统就能改变监控需求。

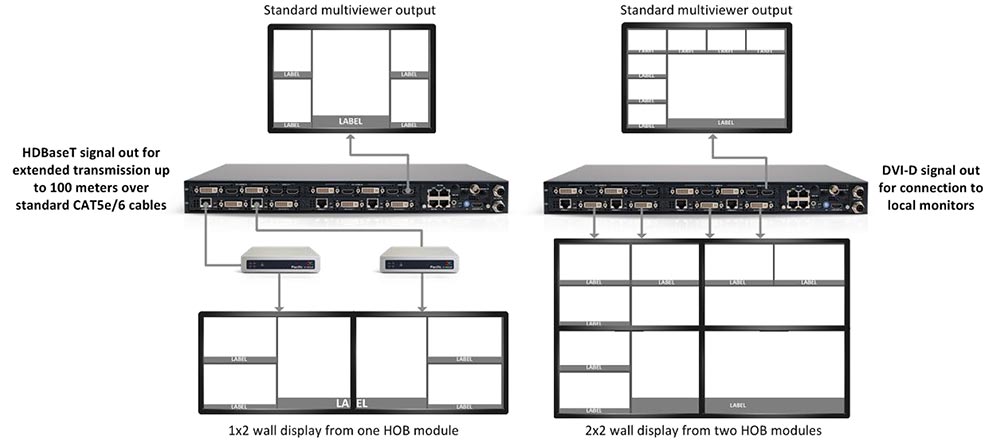

HOB模块-视频拼接

HOB模块能够使多画面输出到 1x2 双屏拼接显示(2x2 四屏拼接需2个HOB模块),像素级的边框调整(Bezel adjustment)确保图像的无缝拼接。Titan 9000与HDBaseT标准和Pacific X-HDUR完全兼容,能够传输无压缩的多画面,这样就能实现在本地和100米之外的工作台同时监控。

同切换器集成

Titan 9000 可以和第三方切换器,生产切换台和 Tally interface 设备轻松匹配,以满足生产/演播室环境的复杂监控需求。当切换一个信号到指定的窗口时,符合TSL协议的Titan 9000通过以太网/串行接口指定从切换器检索助记符数据库,即时更
